ＫＴ−S型｛省エネルギー蒸気ボイラー｝

燃料サイロ−連続供給装置−自動運転
圧力差発電システムを追加すれば更に省エネルギー

固形燃料はＳ型貫流ボイラーで燃焼！石油燃料費大節約！！
省エネルギー分＝利益
　　　　　　　　　　　　

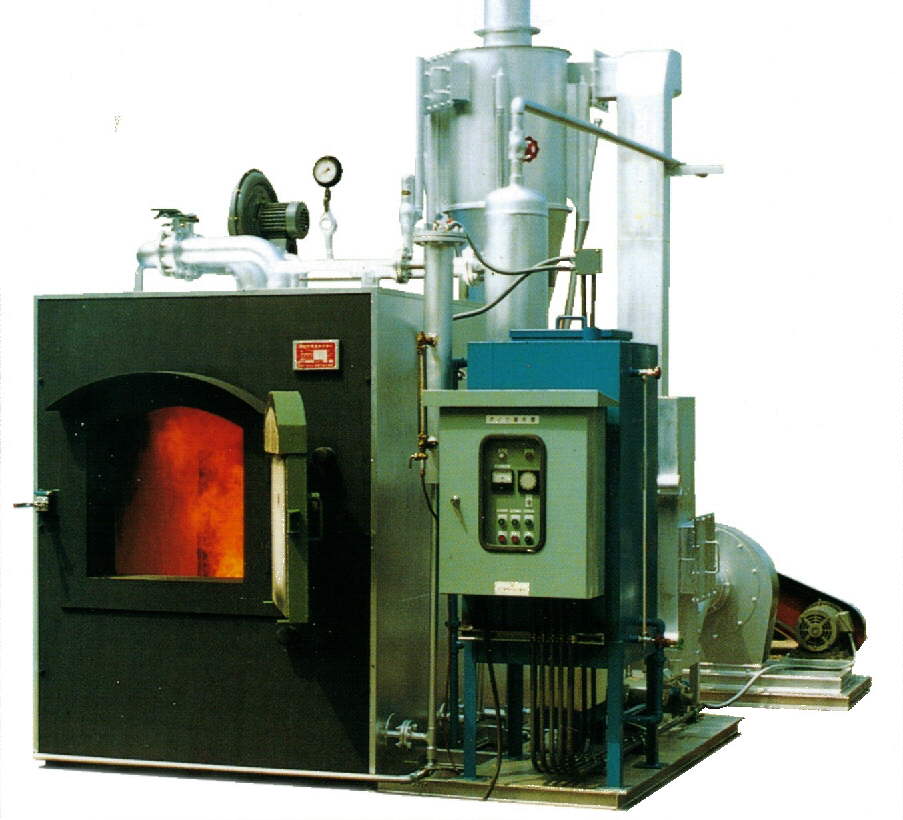

■ＫＴ−Ｓ型木質燃料焚貫流蒸気ボイラーとは

★２段燃焼方式の燃焼炉自体に、貫流式蒸気ボイラ一を組み込んたユニ-クな設計で、
　固形燃料用のエネルギーボイラーです。
　燃やし捨てのボイラー方式から一歩進んた高効率輻射型蒸気ボイラーです。
　当社永年の燃焼技術がボイラー効率８０％を可能としました。
　Ｓ型貫流ボイラー固形燃料（木皮、木端、紙系、繊維系、ＲＤＦ等）の燃料に適しております。
　自動投入装置を附設することにより全自動燃焼ボイラーが石油節約、またＣＯ２削減
　省エネルギｰボイラーとして御利用いただけます。

■１石４鳥の特徴

�@固形燃料の完全燃焼
　黒煙の出ない２段燃焼方式で、ロストル無しでも完全燃焼。
　（但し灰分の多い燃料は水冷ロストル付）
�A自動燃焼可能
　不定形の燃焼物はバッチ投入でもＯＫですが、固形燃料もチップ化するか、チリ、木粉の
　自動投入装置とサイロの組合せにより自動無人運転が可能です。
�B高効率
　炉内に水管を組み込んだ輻射型設計で、ボイラー効率は７５％以上エコノマイザ組み込みで
　８０％も可能です。
�C公害規制に合格
　バイジンはサイクロンにて乾式捕集し、火の粉は全く出ない上に測定値も公害規制値を満足します。

★貫流ボイラは、ボイラ技士免許や設置認可は不要で設置届のみですが、小型ボイラの適用となります。
★小型ﾎﾞイラの取扱い講習を受けていただく必要があります。

■ＫＴ−Ｓ型木質燃料焚貫流蒸気ボイラーの要目表

注−１）ボイラーの最高使用圧力は０．９８Mｐa（１０kg/c�u）とする。燃料発熱量は４，５００kcaｌ/kgとする。
注−２）特注としてＳＲＦ−２００型製作可能です。
注−３）燃料の性状・条件により燃焼装置やボイラーの構造、寸法などを変更することがあります。
注−４）Ｓ型は木質燃料用、ＳＲ型は高分子系燃料用、ＳＲＦ型は燃焼室＋排熱貫流ボイラー方式です。
注−５）圧力差発電システムにより10KWＨ〜３０KWＨまでの発電が可能です。

ＫＴ−ＯR型
木質燃料焚温水ボイラ

■ＫＴ−ＯＲ型木質燃料焚温水ボイラーの要目表

注−１）ＲＤＦ、木屑燃焼物　低発熱量　３５００Kcal/kgとして計算。
注−２）高分子　　 燃焼物　低発熱量　７０００Kcal/kgとして計算。
注−３）寸法その他の数値は、概略値であり燃焼物にあわせその都度変更することがあります。
注−４）温水ボイラの取得熱量は燃焼熱量の７５％として計算しております。
